HVD 地网导通特性测试仪
产品特点
● 体积小、重量轻，便于携带
● 带输出工作电流为自动2/5/10/20A自动切换
● 具备数据与对应日期时间存储及搜寻功能
● HVD地网导通测试仪通过逐次测量可靠接地引下线与其他接地线之间的电阻，判断整个接地装置的电气完整性（亦称导通特性）
● 仪器通过电流极，输出2/5/10/20A直流电流，并用电压极直接在两被测接地极之间测量电压值，并自动计算得出两接地极之间的低电阻值，作为判断导通特性的参考，避免了引线电阻的影响。
产品特点
● 体积小、重量轻，便于携带
● 带输出工作电流为自动2/5/10/20A自动切换
● 具备数据与对应日期时间存储及搜寻功能
● HVD地网导通测试仪通过逐次测量可靠接地引下线与其他接地线之间的电阻，判断整个接地装置的电气完整性（亦称导通特性）
● 仪器通过电流极，输出2/5/10/20A直流电流，并用电压极直接在两被测接地极之间测量电压值，并自动计算得出两接地极之间的低电阻值，作为判断导通特性的参考，避免了引线电阻的影响。
导通仪四线法原理
Rx 被测电阻
RL 测试线的线电阻
Vin 仪器输出电源
i 为回路的电流(测试)
Vm 试品两端的实际电压
RX=Vm/i (排除了引线电阻)
● 采用“四线法”原理测量低值电阻，排除了引线电阻的测量误差

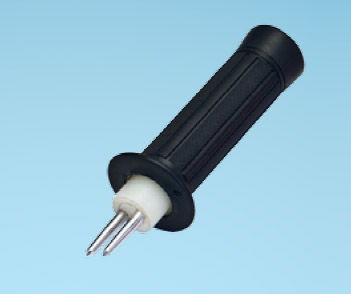

接地极扁铁紧靠墙壁或线杆时，测试钳无法钳住，仪器专门配备了双针式电压电流极，直接压在接地极扁铁的金属部位上就可方便测量
技术参数表
| HVD-10A/20 | |
| 测试线 | 75mx2 |
| 量程 | 0.1mΩ—5Ω |
| 精度 | 50mΩ-5Ω 1.0%±2 个字 |
| 0.1-50mΩ 1.5%±2 个字 | |
| 输出电流（自动切换） | 2/5/10A/20 |
| 输入电压 | AC220V±10% |
| 尺寸 | 330×225×110mm |
| 重量 | 2kg |
