变压器局部放电及感应耐压变频试验系统
● 采用推挽放大式无局放变频电源，输出功率5kW〜1350kW,输出波形为纯正正弦波,波形畸变率≤1%,局放量≤5pC
● 与中频发电机组一样釆用经典的并联补偿法

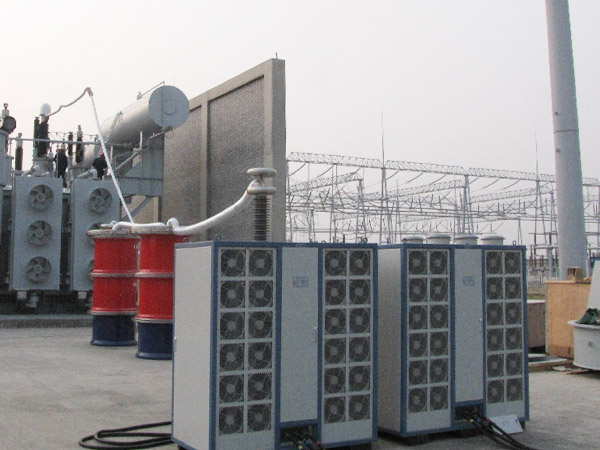

● 国内1000kV特高压变压器.直流换流变压器、750kV变压器现场变频局部放电、感应试验全部采用我公司无局放变频电源完成
● 采用推挽放大式无局放变频电源，输出功率5kW〜1350kW,输出波形为纯正正弦波,波形畸变率≤1%,局放量≤5pC
● 与中频发电机组一样釆用经典的并联补偿法
● 国内1000kV特高压变压器.直流换流变压器、750kV变压器现场变频局部放电、感应试验全部采用我公司无局放变频电源完成
产品介绍
产品特点
● 无局放变频电源是由大功率晶体管组成的线性矩阵放大网络，工作在线性放大区，其内部没有任何工作在开关状态下的电路，没有高频干扰信号，输出波形畸变率≤1%,局放量≤5pC
● 满足GB 1094.3-2003和IEC 60076-3:2000中对局放测量加压系统的要求
● 与中频发电机组相比，具有启动电流小、系统噪声低、体积小、重量轻、运输方便，不会自励磁产生过电压
● 无局放变频电源主部件均采用Sanyo、 ABB、phoenix、ODU、Suzuki等高品质器件，具备过流、过压、闪络、零位、光纤隔离等多重保护功能，可承受满功率下的输出短路冲击
● 推挽放大式无局放变频电源也可作为以下试验项目的试验电源：串联谐振耐压试验、电磁式电压互感器感应耐压试验、大型地网接地特性试验、变压器损耗试验、大功率中频信号源。
● 配套励磁变压器均具有多个输出电压,可满足不同电压等级被试变压器加压要求
● 补偿电抗器设有多个抽头输出及车载防涡流底座，串联无需叠装，可直接车上使用
HVFP型无局放变频电源工作原理：
无局放变频电源的大功率输出采用逐级放大的工作原理，从最初的微小功率的信号源经过桥式功放电路多次放大，桥式功放电路有四个功放桥臂，每个桥臂均由数千只三极管并联
组成，并设有有效的均流措施，从而实现大功率输出
技术参数
1000kV变压器局放试验系统
应用范围
1OOOkV/1OOOMVA特高压变压器现场局部放电、感应耐压试验。
| 部件名称 | 规格型号 | 数量 | 参数 |
|---|---|---|---|
| 无局放变频电源 | HVFP-450kW | 2台 | 并联输出900kW; 输入380V三相； 输出0〜350V单相； 输出频率20〜300Hz |
| 无局放励磁变压器 | ZB-800kVA/200kV | 1台 | 输入2X350/400/450V； 输出0〜200kV； 额定频率100〜300Hz |
| 无局放补偿电抗器 | HVFR- 2500kVA/100kV | 4台 | 100kV/25A/5H/120min/130Hz |
直流换流变压器局放试验系统
应用范围
±800kV、±660kV、±500kV等电压等级换流变现场局部放电、感应耐压试验。
220kV变压器局放试验系统 应用范围 220kV及以下变压器局放试验（低压侧电压10kV〜35kV）
